SIP设置

约 1827 字大约 6 分钟

使用手册SIP设置

2024-11-27

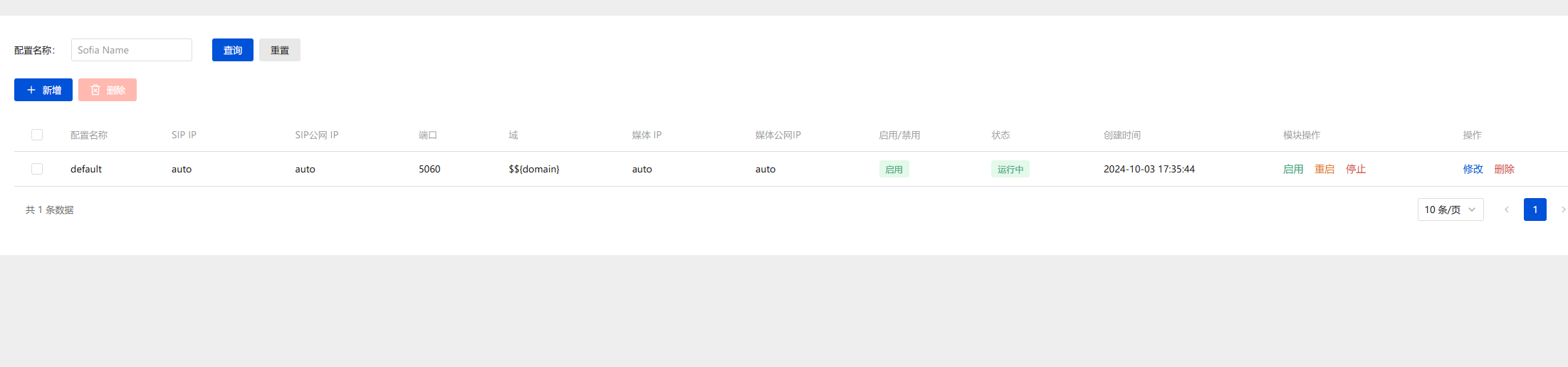

SIP设置说明

SIP设置是PBX很重要的信息，如果配置错误将会导致无法呼出或者无法注册的问题，请谨慎配置，通常在内网中应用不需要更改任何配置。

alt text

提示

图片可点击放大。

项目说明
配置名称SIP设置的名称，只可为字母。
SIP IPSIP服务的内网IP,默认取第一个网卡的IP地址。
SIP 公网IP如果有公网IP则需要手动设置为公网IP,没有则不需更改。
端口分机向服务器注册的端口号，默认为5060。
  • 内网注册；内网IP+端口，例如：192.168.1.100:5060
  • 公网注册；公网IP+端口，例如：1.178.23.100:5060；在公网环境下部署建议更换其他端口号。
域通常为默认不需要更改。
媒体IP媒体服务的内网IP,默认取第一个网卡的IP地址。
媒体公网IP如果有公网IP则需要手动设置为公网IP,没有则不需更改。
启用/禁用禁用则本条配置不生效。
状态SIP服务的运行状态，若不在此状态则该条配置异常无法使用。
模块操作
  • 启用；启用该条配置。
  • 重启：重启该条配置。
  • 停止：停止该条配置。
操作点击修改按钮对SIP配置信息进行编辑，点击删除则删除SIP配置。

查询条件

当前支持以下查询条件：

  • 配置名称

新增SIP设置

点击SIP设置管理页面的新增按钮，即可进入新增SIP设置页面。

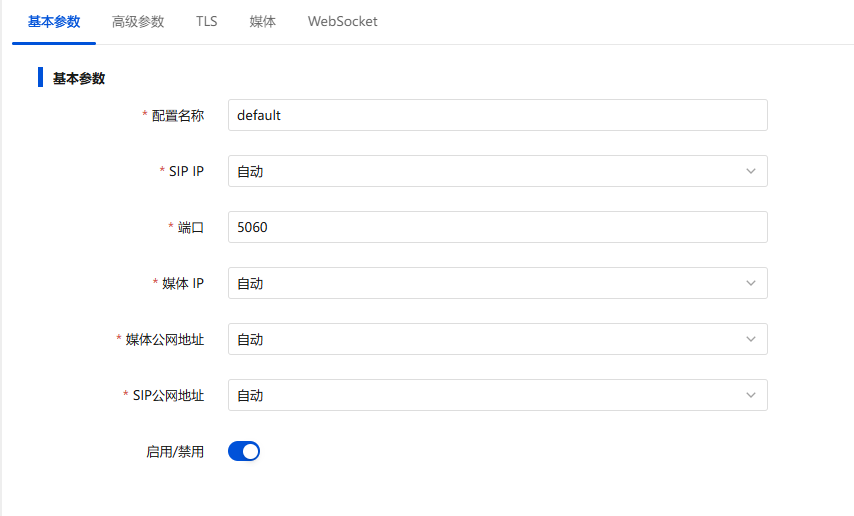

基本参数

alt text

项目说明
配置名称SIP设置的名称，只可为字母。
SIP IPSIP服务的内网IP,默认取第一个网卡的IP地址。
端口分机向服务器注册的端口号，默认为5060。
  • 内网注册；内网IP+端口，例如：192.168.1.100:5060
  • 公网注册；公网IP+端口，例如：1.178.23.100:5060；在公网环境下部署建议更换其他端口号。
媒体IP媒体服务的内网IP,默认取第一个网卡的IP地址。
媒体公网IP如果有公网IP则需要手动设置为公网IP,没有则不需更改。
SIP 公网IP如果有公网IP则需要手动设置为公网IP,没有则不需更改。
启用/禁用禁用则本条配置不生效。

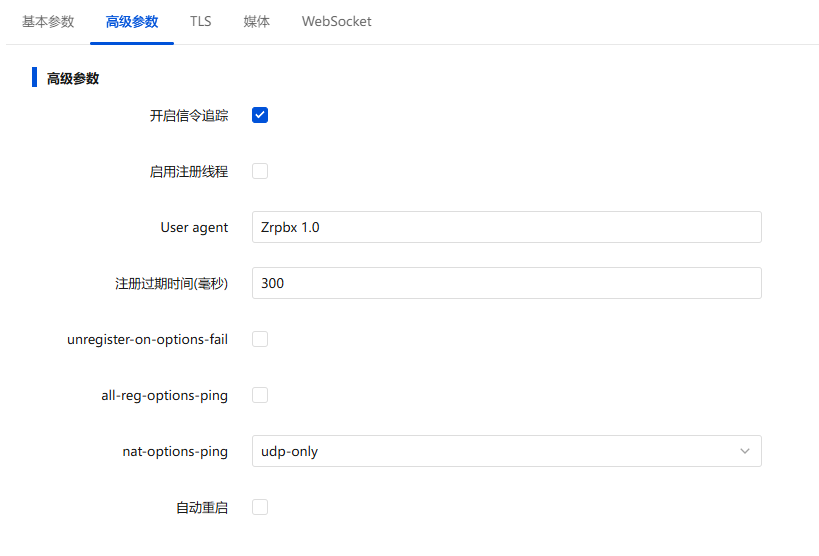

高级参数

alt text

项目说明
开启信令追踪该字段用于控制是否开启SIP消息的追踪。当设置为开启时，系统可以记录并追踪SIP消息
的流动，有助于调试和监控SIP会话。
启用注册线程此选项通常用于控制是否启用SIP注册相关的线程。注册是SIP协议中的一个重要过程，
涉及用户代理（UA）向服务器发送注册请求，并由服务器确认其身份。启用注册线程
可以确保系统能够处理这些注册请求
User agent该字段用于设置SIP消息中显示的User-Agent字段。User-Agent字段通常用于标识发起
SIP请求的用户代理（即客户端）的类型和版本。
注册过期时间此字段定义了SIP注册的有效期，即客户端需要在指定时间内重新发送注册请求以维持
连接。例如，如果设置为600秒，那么客户端需要每10分钟重新注册一次，以防止系统忘
记该客户端。
unregister-on-options-fail是否开启心跳断开后自动注销该账户。
all-reg-options-ping是否开启对所有注册分机心跳检测。
nat-options-ping选择Nat注册分机心跳方式。
自动重启此选项通常用于控制在某些情况下是否自动重启系统服务。例如，当配置更改后，某些参数
可能需要重启才能生效。自动重启可以简化管理过程，减少手动干预的需求。

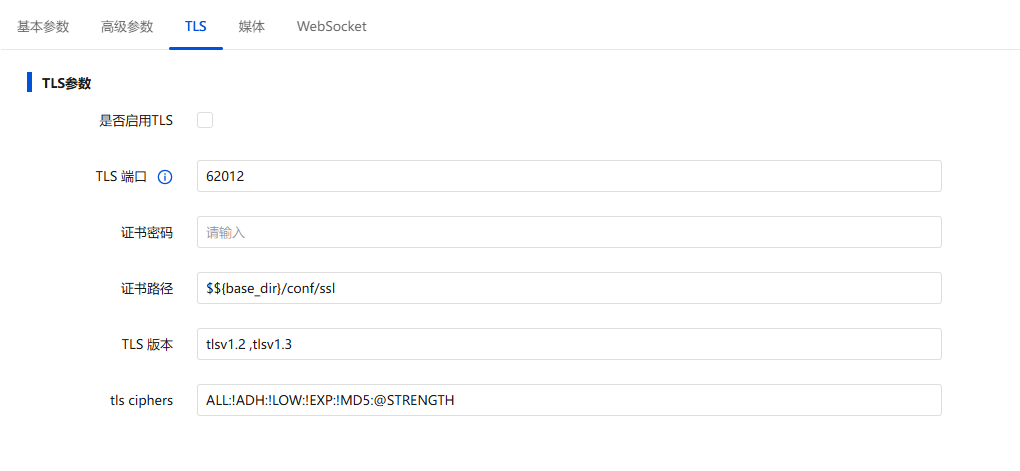

TLS

alt text

项目说明
是否启用TLS是否启用TLS服务。
TLS端口TLS端口，默认为5061。
证书密码TLS证书密码。
证书路径TLS证书路径。
TLS版本支持tlsv1.2 ,tlsv1.3。
tls ciphers默认不需要更改。

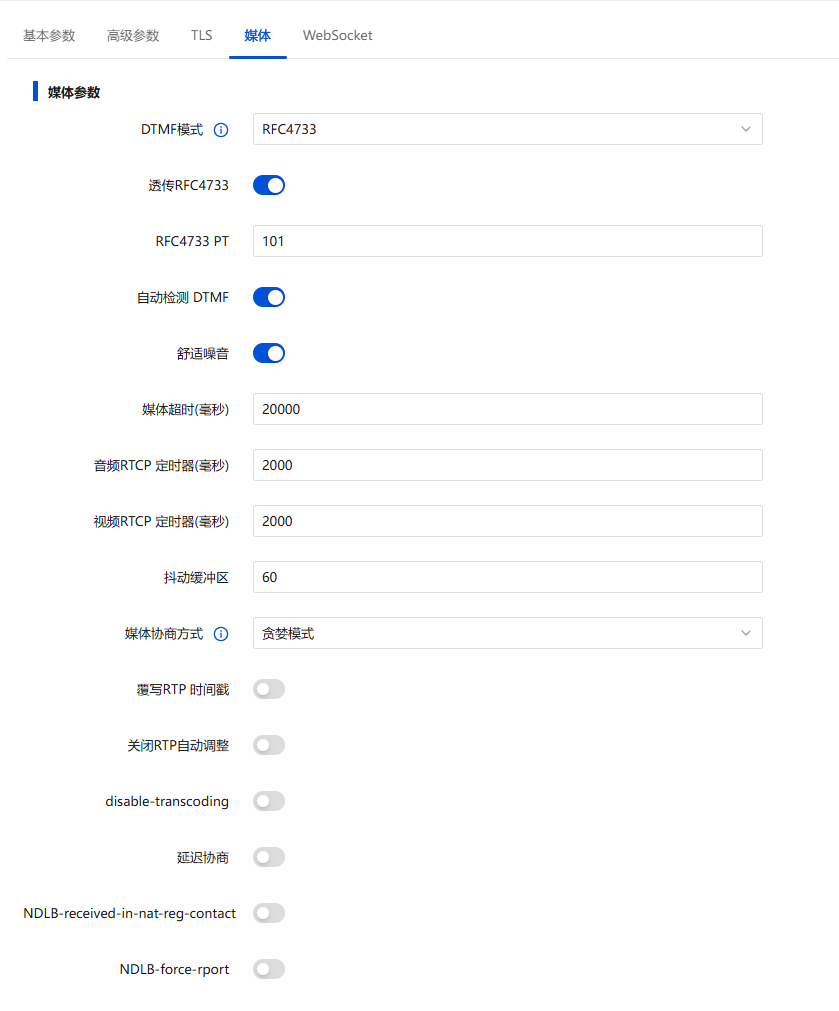

媒体

alt text

项目说明
DTMF模式设置发送的DTMF模式。有以下选项：
  • RFC4733(RFC2833)：通过单独RTP包传输的DTMF。
  • Info：用SIP信令的Info方法携带的DTMF信号。
  • Inband：与语音包一起通过RTP传输的DTMF。
默认为RFC4733(RFC2833)。
透传RFC4733默认开启。
RFC4733 PT默认101，无需更改。
自动检测 DTMF默认开启。
舒适噪音默认开启。
媒体超时(毫秒)默认20000ms，超过则挂断。
音频RTCP 定时器(毫秒)默认2000ms。
视频RTCP 定时器(毫秒)默认2000ms。
抖动缓冲区默认60。
媒体协商方式
  • generous（慷慨模式）：在媒体协商中，优先考虑对端的编码支持，尽可能接受对端
    提供的编码。
  • scrooge（吝啬模式）：在媒体协商中，优先考虑本地的编码偏好，尽可能强制使用本
    地支持的编码。
  • greedy（贪婪模式）：在媒体协商中，尝试在本地编码和对端编码之间找到最佳匹配，
    优先选择双方都支持的最高质量编码。
覆写RTP 时间戳默认不开启。
关闭RTP自动调整默认不开启。
disable-transcoding禁用媒体转码，减少 CPU 负载，但需确保编解码器兼容。默认不开启。
延迟协商延迟媒体协商到呼叫接听时，减少早期媒体问题。默认不开启。
NDLB-received-in-nat-reg-contact在 NAT 环境中，使用 Received 头字段处理 NAT 穿透。默认不开启。
NDLB-force-rport强制使用 rport 参数，确保 NAT 穿透。默认不开启。

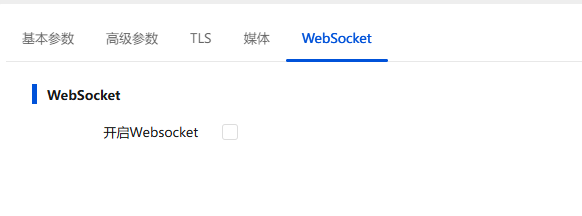

WebSocket

alt text

项目说明
开启WebSocket默认关闭。

删除单个SIP设置

点击列表操作栏的删除按钮，则可删除指定SIP设置。

批量删除SIP设置

在SIP设置列表页左侧，勾选多个SIP设置后，点击列表上方的删除按钮，即可批量删除SIP设置。
